Critères de sélection pour les sondes de température

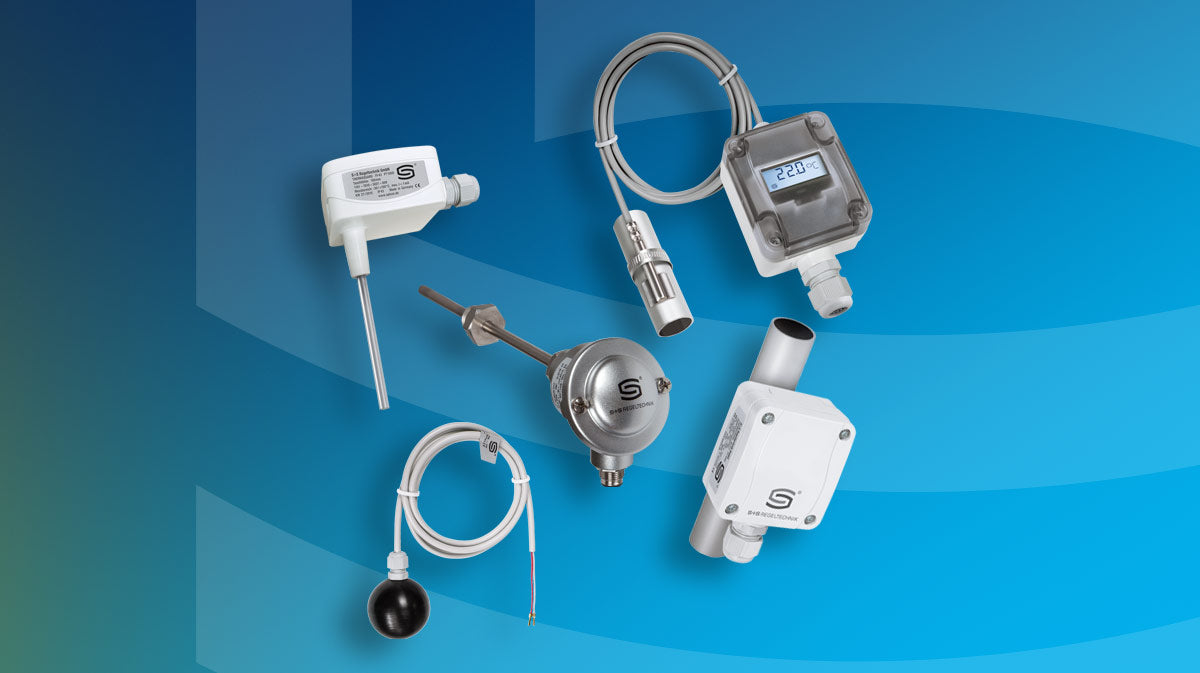

1. forme de construction de la sonde de température

La forme de la sonde dépend du type de mesure et du domaine d'application :

  • Sonde à piquer: Pour les mesures de température à cœur dans les liquides ou les solides.
  • Sonde à visser: Pour les mesures dans les milieux liquides ou gazeux, par ex. dans le domaine du chauffage.
  • Sonde à câble: Utilisable de manière flexible pour les applications les plus diverses.
  • Sonde de surfacePour mesurer la température des surfaces.
  • Sonde de contact sur tubePour la mesure indirecte de la température des tuyaux.

S+S Regeltechnik vous propose 4 de ces 5 types de sondes : Sonde à visser, sonde à câble, sonde de surface et sonde de contact avec le tube.

2. type de capteur

Différents types de capteurs peuvent être utilisés en fonction des exigences :

  • Pt100/Pt1000: Mesure précise, idéale pour les applications industrielles.
  • NTC: Réponse plus économique et plus rapide, convient entre autres aux appareils ménagers.
  • Thermocouples: Pour les températures élevées et les temps de réponse rapides.

La figure montre les courbes caractéristiques de plusieurs capteurs à titre d'illustration. Dans ce cas, le graphique de gauche montre la courbe caractéristique d'un capteur PT100 et PT1000. Le graphique de droite montre les capteurs NI1000 et NI1000 TK5000.

3. câble de capteur (capteur de température à câble)

Ici aussi, il existe différents types de câbles utilisés en fonction des exigences. Ils se distinguent principalement par le matériau du câble et la température minimale/maximale qui en résulte :

  • PVCLiYY 2x0,25mm² : -35...+105°C/ -31...+221°F
  • Silicone, SiHF 2x0,25mm² : -50...+180°C/ -58...+356°F
  • PTFE, 2x1,0mm² : -50...+250°C/ -58...+482°F
  • Soie de verre2x0,25mm² : -50...+350°C/ -58...+662°F

4. milieu de mesure et plage de température

Tenez compte du milieu dans lequel la mesure doit avoir lieu (air, liquide, gaz) et de la plage de température nécessaire :

  • Air : sonde de température ambiante et extérieure.
  • Liquide : sonde à visser et sonde à immersion.
  • Haute température : thermocouples.

5. raccordement mécanique

Assurez-vous que la sonde peut être correctement intégrée mécaniquement dans le processus. Choisissez la taille du filetage, la longueur de la douille et le diamètre de la douille qui conviennent.

6. conditions environnementales (classe de protection IP)

Tenez compte des conditions environnementales telles que la pression, l'humidité, la poussière et les influences chimiques. Choisissez des matériaux et des classes de protection appropriés (par exemple, classes de protection IP).
